W systemach fotowoltaicznych standardowo wykonuje się następujące rodzaje połączeń:
- szeregowe łączenie ogniw fotowoltaicznych w module
- szeregowe łączenie modułów fotowoltaicznych w panelu (typowo do mocy max 5kWp)
- szeregowo - równoległe łączenie łańcuchów modułów fotowoltaicznych w systemach powyżej 5 kWp (w zakresie mocy do 5 kWp również można wykonywać połączenia szeregowo - równoległe w zależności od potrzeb)
Łączymy szeregowo ze względu na to aby uzyskać jak najwyższe napięcie (w zakresie napięć wejściowych naszego falownika) przy minimalizacji prądu w łańcuchu czyli minimalizacji strat wynikających z rezystancji szeregowej.

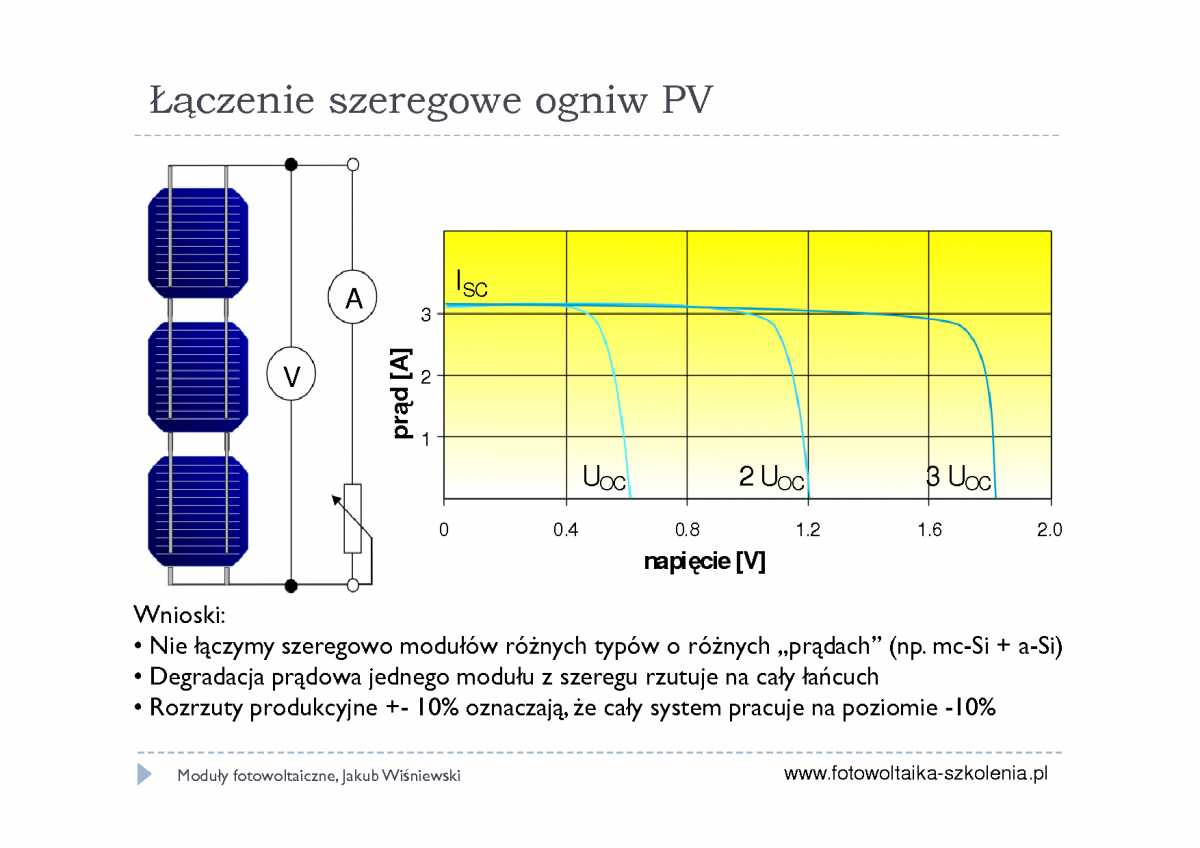

Zazwyczaj łączymy ze sobą moduły tego samego typu. Co jednak, gdy mamy moduły różnych typów ? Musimy spojrzeć na ich charakterystykę prądowo - napięciową i dobierać moduły w połączenia szeregowe wg. ich parametrów prądowych (w szeczególności wg. wartości prądu w punkcie mocy maksymalnej (Impp). Dlaczego ? Na to pytanie odpowiada nam załączona grafika. Prąd w całym łańcuchu modułów będzie nie większy niż ten z "najgorszego odniwa" i będzie ograniczał zdolności produkcyjne pozostałych ogniw.
